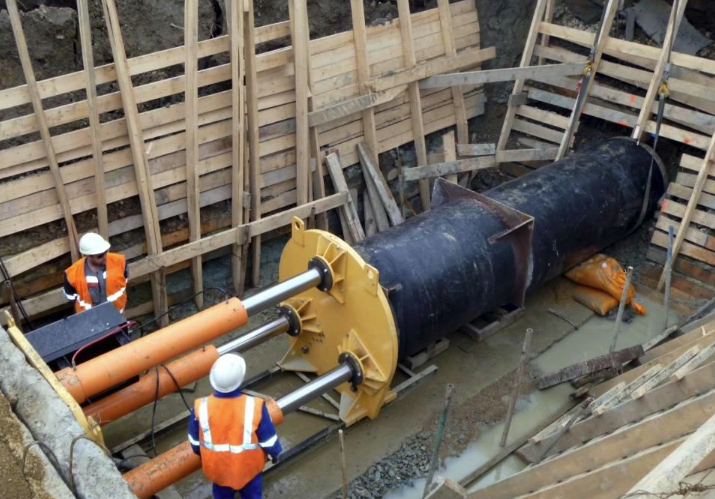

Для начинания процесса горизонтального продавливание стальных труб нужно подготовить рабочий котлован для монтирования специальных продавливающих специальных строительных оборудований. Котлован следует оборудовать надежным упором — стеной для домкратов. Разгрузка техники и других деталей продавливающих установок нужно производить с использованием крана непосредственно на рабочий участок. На подготовленную раму или в полость около котлована надо установить насос высокого давления. В котлован следует устанавливать и направляющую раму по заданному уровню, далее монтируются металлическая плита и гидравлические домкраты с нажимными патрубками.
Поэтапное осуществление работ по прокладыванию труб способами продавливания

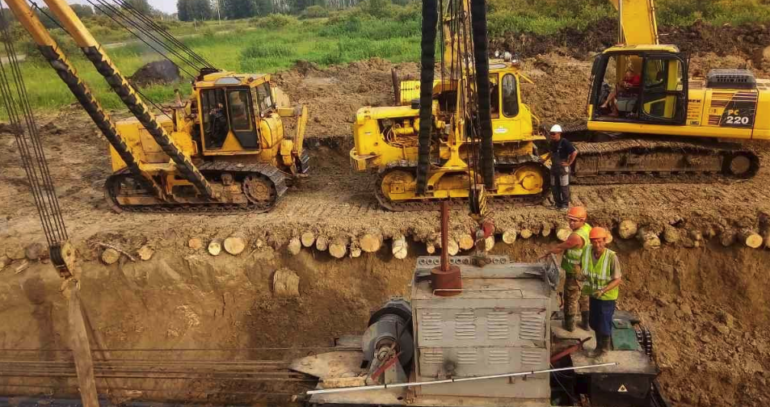

На днище стартовой шахты основанной на железобетон или древесину, монтируется домкратная установка. Соединение специальных установок и других вспомогательных приспособлений, также предусматриваемая реализация строительных работ, ведется с использованием кранов-погрузчиков, кранов-трубоукладчиков и с услугами легких переносных крановых установок. Насосная станция, которая приводит к функционированию домкратов, должна находиться на поверхности почвы, в не далеком расстоянии от технологических шахт. Рядом с гидравлической домкратной станцией (по ее осей, на днище колодца) следует монтировать направляющею установку, имеющий вид парных рельсов, рядом устанавливаются уголки и швеллеры, уложенные на шпалы параллельных ось прокладываемых трубопроводов.
Направляющие установки используются для обеспечения траекторного продвижения элемента трубопроводов, включительно, нажимной рамы, обойм и патрубка во время продавливания. Продавливаемый трубопровод должен пройти в забой, сквозь отверстие, находящийся в крепление, расположенный на передних стенах котлована. Отверстие должен быть немного большим, по сравнению с величиной стальных клинковидных ножевых конструкций. Ножевая установка должна быть закреплена в передние торцы головного элемента трубы. Для избегания возможных отклонений трубопровода от заданной траектории, в процессе прокладывания следует установить перед отверстием вертикально направляющие рамы.
Начинающий элемент трубопровода нужно опускать в стартовую шахту, устанавливая на направляющее звено перед домкратной станцией, используя автокраны. Трубу следует вдавливать в грунтовой массив на длине двигающего штока домкратов. После, изменив траекторию передвижения с помощью переключателей, штоки домкратов нужно вернуть в исходное состояние. В зазор, образовавшийся между домкратом и торцами труб, на направляющую раму следует производить укладку нажимных патрубков. Нажимные патрубки должны быть в ровной длине с ходами шток домкратов. Вдавливание производится циклически и непосредственным повтором действий. Во время второго цикла домкратных установок нужно заменить патрубок на другой аналог. Замененный патрубок должен иметь длину двойной величины хода шток домкратов. Перед началом каждого цикла процесс следует возобновить. Смена нажимного патрубка продолжается до полного вдавливание в грунт последнего элемента трубы. По завершению процедур нажимные патрубки следует убрать, и в свободную полость, освободившейся перед домкратной станцией нужно установить следующий элемент, трубопровод следует установить на направляющую раму. Новый элемент стального трубопровода нужно соединить путем сваривания на предыдущее звено, а во время прокладывания железобетонных коллекторов элементы следует стыковать в паз.
